Комплект для измерения хода клапана и избыточного хода CRIN 2 / CRIN 3 с разборным и не разборным якорем Dieselland DL-CRN50299KIT
Написать в MAX
Описание Dieselland DL-CRN50299KIT
Комплект для измерения хода клапана и избыточного хода CRIN 2 / CRIN 3 с разборным и не разборным якорем Dieselland DL-CRN50299KIT
Комплект для измерения хода клапана (AH) форсунок CRIN 2 / CRIN 3 с разборным и не разборным якорем, а также по измерению избыточного хода с помощью адаптера.
Краткое описание измерений:
- Обнулить показания ЦИГ
- Откалибровать ЦИГ
- Соединить составляющие элементы измерения
- Произвести измерения, повторить 3 раза
*ЦИГ — цифровая измерительная головка.
Во вкладке «Шаги инструкции» описана последовательность измерений. Полная инструкция прилагается к комплекту.
Для измерения и последующего ремонта форсунок потребуется комплект оригинальных шайб, который приобретается клиентом отдельно. Путем подбора шайбы или ее стачивания достигается необходимый ход. Работу по стачиванию и корректировке удобно производить на плоскошлифовальном станке GM-08 с нижним подвижным рабочим столом.

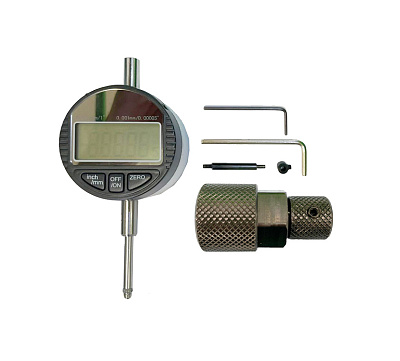

- Цифровая индикаторная головка DL—KIP012 (поз. 11) — 1 шт
- Корпус адаптера DL—CR31555 (поз.9) — 1 шт
- Гайка адаптера DL—CR31527 (поз.9) — 1 шт
- Измерительный щуп CRN30708 (поз. 1) — 1 шт
- Фиксирующая втулка с гужоном DL—CR31556 (поз.9) — 1 шт
- Г-образный шестигранный ключ на 2.5 для фиксации измерительной головки (поз.12) — 1 шт
- Г-образный шестигранный ключ на 1.5 для фиксации втулки (поз.12) — 1 шт
Внимание! Позиции указаны согласно комплекта DL-CRN50091. Так же могут применяться другие индикаторные измерительные головки более высокого качества и более дорогие. ЦИГ имеют тот-же диапазон измерения (ход 0-25.4 мм и разрешение 0,001 мм). Как пример DL—KIP021, DL—KIP026, DL—KIP031.
Все они поставляется по дополнительному заказу.
