Комплект приспособлений для измерения высоты шайб и пружин форсунок CRI1/CRI2 Dieselland DL-CR50306
Описание Dieselland DL-CR50306
Комплект приспособлений для измерения высоты шайб и пружин форсунок CRI1/CRI2 Dieselland DL-CR50306

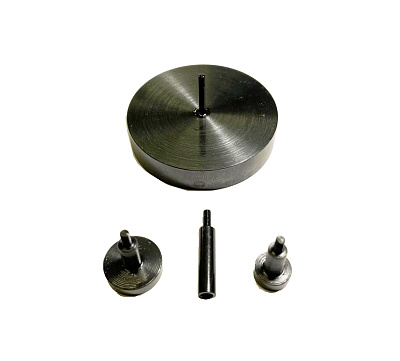

Комплект приспособлений для измерения высоты шайб и высоты пружин, состоит из основания и 3-х сменных переходников.
Переходники CR31584 и DL-CR31585 применяются для измерения высоты шайб Ahe и Rls соответственно, для форсунок типа CRI1/CRI2, DL-CR31583 применяется для измерения высоты пружины форсунок того же типа. Для качественного измерения требуемая точность цифровой измерительной головки должна быть равной 0,001 мм и ход 25 мм.
ЦИГ с требуемой точностью возможно приобрести отдельно, для данного измерения подойдут DL-KIP012 и DL-KIP0036. Так же для измерения потребуется адаптер для обнуления показаний ЦИГ и измерения высоты относительно плоскости, который так же можно приобрести отдельно.
Последовательность измерения высоты пружин:
- Вкрутить переходник DL-CR31583 в шток ЦИГ;
- Установить и зафиксировать гужоном на ЦИГ адаптер измерения высоты;
- Обнулить ЦИГ установив на твёрдую, отшлифованную поверхность;
- Установить измеряемую пружину на штифт основания DL-CR31586 из комплекта;
- Поместить ЦИГ на штифт основания с установленной пружиной;
- Для повышения точности произвести измерение 3 раза.
Последовательность измерения высоты шайб Ahe/Rls:
- Вкрутить соответствующий переходник CR31584 или DL-CR31585 в шток ЦИГ;
- Установить и зафиксировать гужоном на ЦИГ адаптер измерения высоты;
- Поместить измеряемую шайбу на твёрдую, отшлифованную поверхность;
- Позиционировать переходник относительно шайбы, что бы он покрывал всю её поверхность;
- Плотно прижать ЦИГ с установленным переходником к шайбе, после чего нажать «ZERO»;
- При ослаблении усилий и отжатии ЦИГ от шайбы, на дисплее ЦИГ отобразится необходимая величина;
- Для повышения точности произвести измерение 3 раза.
*ЦИГ — цифровая измерительная головка
№ | Артикул | Наименование | Количество |
1 | DL-CR31586 | Основание | 1 шт |
2 | DL-CR31583 | Переходник для измерения высоты пружин | 1 шт |
3 | DL-CR31584 | Переходник для измерения высоты шайб Ahe | 1 шт |
4 | DL-CR31585 | Переходник для измерения высоты шайб Rls | 1 шт |
