Модернизация стенда ТНВД с компьютерным управлением

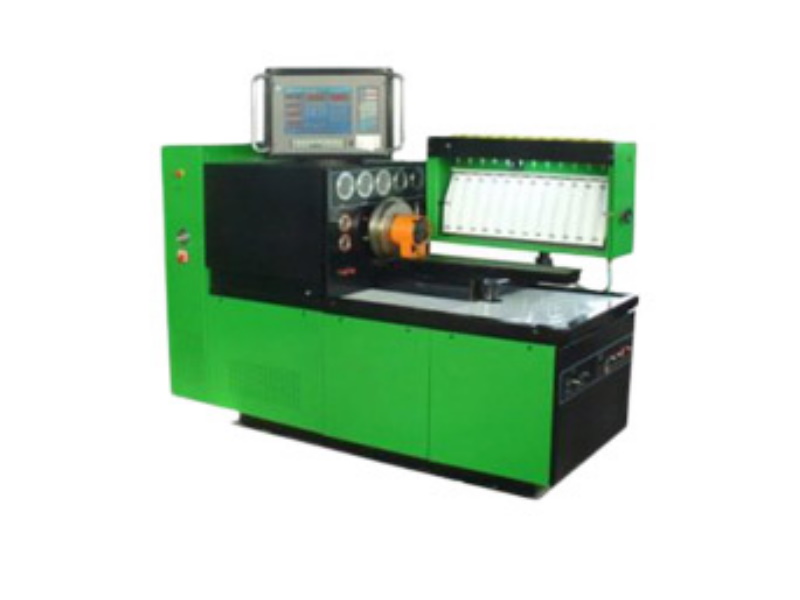

На фото:
Модернизация стенда ТНВД с компьютерным управлением
Инженерами компании РусТехника закончен очередной проект модернизации стенда ТНВД. В этот раз усовершенствовался стенд собственного производства, мод. 04К. Заказчиком была поставлена задача реализовать компьютерное управление стендом, решитькоторую оказалось возможным лишь с заменой штатного тахосчетчика на универсальный тахосчетчик RT.CS-1. Модель тахосчетчика выбрана не случайно, так как на наш взгляд RT.CS-1 на сегодняшний день является наиболее надежным и многофункциональным прибором для управления всеми системами стенда ТНВД. Данный тахосчетчик интересен тем, что наряду со стандартным функционалом: управление двигателем, мерным блоком, термостабилизацией, подкачивающим насосом и т.д., он имеет возможность автоматически определять углы чередования секций (при дооснащении стенда ТНВД комплектом пьезодатчиков, платой расширения и оптическим энкодером), а также легко подключается к персональному компьютеру.
Для проекта мы выбрали тахосчетчик RT.CS-1 в корпусе (наружное исполнение), что позволило управлять стендом с ПК и кнопочной клавиатуры самого тахосчетчика. Тахосчетчик закреплен на специальный поворотный кронштейн к корпусу стенда для управления стендом со всех сторон. Для удобства работы, мы разместили комплект ПК на специальную диагностическую тележку Феррум мод. 06.202. На тележке помимо компьютера, принтера и монитора удалось установить RT.PE/VE Блок управления (дизель-тестер) рядными и распределительными топливными насосами высокого давления, что позволило легко его подключить к тому же компьютеру с одной стороны и к ТНВД, находящемуся на станине стенда с другой.
В итоге получился современный универсальный стенд ТНВД укомплектованный блоком управления (тахосчетчиком) RT.CS-1, что позволило управлять работой всех систем стенда с помощью персонального компьютера. Также стенд был укомплектован дизель тестером RT.PE/VE, что открыло возможность тестировать на стенде рядные ТНВД типа PE, рядные ТНВД Ярославского моторного завода (YZ) и распределительные ТНВД типа VE, оснащённые индуктивным или резистивным датчиком.
